СОДЕРЖАНИЕ

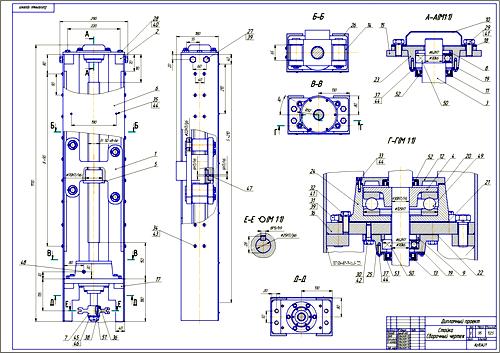

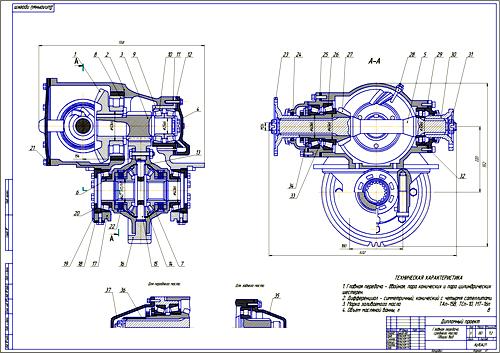

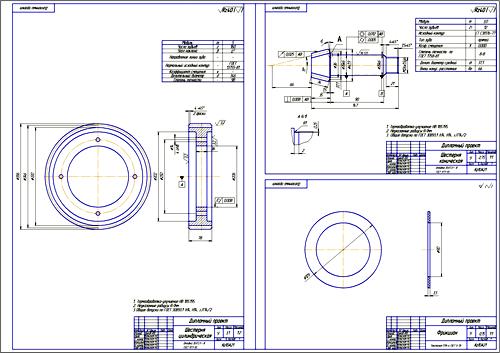

Word, ведомость, спецификация, чертежи (часть чертежей представлена выше), титульный лист.
Заключение (выдержка из текста дипломной работы)
В работе разработана конструкция самоблокирующего дифференциала, рассчитаны некоторые элементы на прочность.
В проекте рассмотрены геометрические параметры проходимости и способы их повышения.
Предложена технология технического обслуживания и текущего ремонта главной передачи, подобрано оборудование, представлена технологическая карта на ремонт главной передачи.
Капитальные вложения на изготовление предложенного подъемника для ремонта главных передач составляют 72854,6 руб. при сроке окупаемости в 1,39 года.
В проекте так же рассмотрены мероприятия БЖД при выполнении операций ТО и ремонта главной передачи.
Содержание
Введение 7
1 Обоснование, выбор темы дипломного проекта 9
1.1 Характеристика автомобиля 9
1.2 Тягово-скоростные свойства проектируемого автомобиля 9
1.2.1 Определение тягово-скоростных показателей автомобиля 10
1.2.2 Расчет и построение тяговой части паспорта 16
1.3 Проходимость автомобиля 19
1.3.1 Геометрические параметры проходимости 19
1.3.2 Тяговые и опорно-сцепные параметры проходимости 25
1.3.3 Способы повышения проходимости 33
1.4 Цель и задачи дипломного проектирования 40
2 Разработка конструкции главной передачи автомобиля 42
2.1 Схемы главных передач и классификация дифференциалов 42
2.2 Требования к главным передачам 55
2.3 Конструкция главной передачи и ее расчет 66
2.3.1 Описание конструкции главной передачи 66
2.3.2 Расчет главной передачи 68
3 Технология технического обслуживания и текущего ремонта главной передачи 77
3.1 Перечень операций технического обслуживания главной передачи 77
3.2 Перечень неисправностей главной передачи 79
3.3 Способы устранения неисправностей 79
3.4 Разработка (подбор) технологического оборудования для ТО и ремонта главной передачи 85
3.5 Прочностной расчет элементов подъемника 90
3.5.1 Расчёт сил действующих на вал стойки при подъёме груза 90
3.5.2 Расчет передачи винт (вал) – гайка 92
3.5.3 Расчёт цепной передачи привода подъёма 96
3.5.4 Проверочный расчёт вала стойки 100
3.5.5 Выбор и расчёт подшипников качения 103
3.5.6 Расчёт шпоночного соединения 105
3.5.7 Подбор мотор – редуктора для привода перемещения 106
4 Безопасность жизнедеятельности 107
4.1 Актуальность проблемы обеспечения безопасности 107
4.2 Организационно-технические мероприятия по предупреждению травматизма 107
4.3 Инструкция по охране труда слесаря по ремонту задних мостов 108
4.4 Расчет освещенности участка ТО и ремонта главных передач 112
5 Технико-экономическая оценка проекта 115
5.1 Технико-экономическая оценка главной передачи 115
5.2 Технико-экономическая оценка подъемника 118
Заключение 123
Список литературы 124
Приложения 126
